维修服务项目别忽视！汇川伺服电机MS1H3-75B30CB-AP3Z空载电流不平衡问题
发布者：ZMT 来源：上海仰光电子科技有限公司 发布时间：2025-10-28

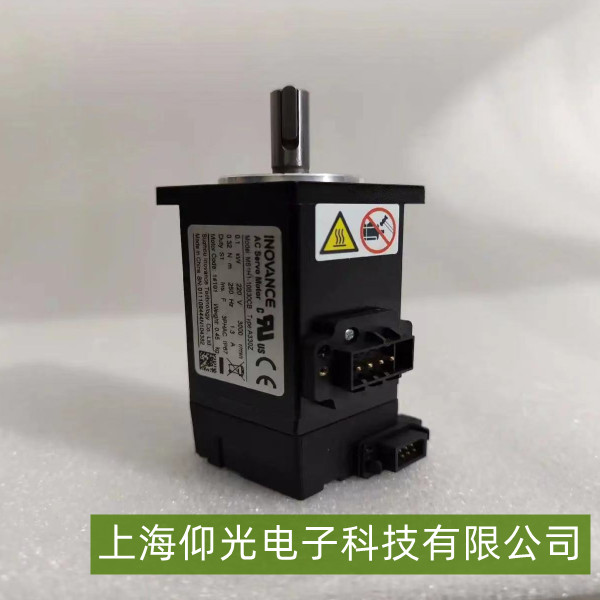

别忽视！汇川伺服电机MS1H3-75B30CB-AP3Z空载电流不平衡问题
汇川伺服电机在空载运行时出现电流不平衡（三相电流差异超过额定值±5%~10%），是典型的电气或机械故障表现，可能引发电机过热、振动加剧甚至损坏。以下从故障原理、排查步骤及维修方案三方面展开说明。
一、故障原理与典型表现
正常情况下，伺服电机三相绕组参数对称，在空载时三相电流应基本平衡（偏差≤2%）。当电流不平衡时，轻则导致电机效率下降、温升异常，重则引发驱动器过流�；ね；�，甚至烧毁绕组。典型现象包括：驱动器报“过流”“缺相”等报警；电机运行时振动或异响；空载电流表显示三相数值差异显著。
二、系统性故障排查步骤
1. 基础状态检查
电源与连接：用万用表检测三相输入电压（正常偏差≤±3%），确认电源线无松动、破损；检查电机接线端子是否氧化或接触不良（重新紧固并清洁）。
外观与机械状态：观察绕组端部有无烧焦、绝缘层破损；手动旋转转子，检查轴承是否卡滞（应有平滑阻力感，无异常声响）；确认电机安装牢固（避免共振引发电流波动）。
2. 绕组核心检测
绝缘性能：使用500V绝缘电阻表测量绕组对地及相间绝缘电阻（正�！�0.5MΩ），若阻值过低（如＜0.1MΩ），说明绝缘老化或受潮（需烘干并重新浸漆）。
直流电阻对称性：用万用表或电桥测量三相绕组直流电阻（精度±0.5%），正常偏差应≤2%（如4极电机三相电阻差＞5%，可能存在断路、短路或接线错误）。
匝间短路诊断：通过对比三相电流波形（示波器检测）或匝间耐压测试仪，定位局部短路点（短路相电流峰值异常升高）。
3. 驱动器与反馈系统
驱动器参数：检查伺服驱动器电流环参数（如PI调节系数）是否匹配电机型号，确认电机极对数、编码器分辨率设置正确；查看驱动器报警代码（如“过流”“缺相”提示具体故障方向）。
编码器反馈：检查编码器线缆屏蔽层是否接地良好，排除信号干扰；若编码器零点偏移或损坏，需重新校准或更换。
4. 机械平衡与轴承
转子动平衡：拆机后检查磁钢是否脱落、轴是否弯曲（用千分表测量轴向/径向跳动，正�！�0.02mm）；风扇叶片是否完整（不平衡会导致离心力偏差）。
轴承状态：拆卸轴承座，检查滚珠/滚道磨损（目视或手感卡滞），润滑脂是否干涸（需补充或更换同型号润滑脂）。
三、针对性维修方案
1. 绕组问题处理
绝缘老化/受潮：对绕组进行低温烘干（70~80℃，2~4小时），重新浸绝缘漆并固化；破损处用环氧树脂填充绝缘。
短路/断路：精准定位故障线圈（通过电阻或波形分析），拆除损坏绕组并重新绕制（严格按原匝数、线径）；断路点重新焊接并加强绝缘。
接线错误：按电机铭牌接线图（星型/三角型）重新连接三相绕组首尾（如U1-V1-W1接电源，U2-V2-W2短接为星型）。
2. 机械问题修复
转子不平衡：返厂做动平衡校正（添加配重块或去除多余质量），确保跳动值≤0.02mm；更换磨损轴承（选原型号，润滑脂填充至轴承腔2/3）。
轴承更换：用专用工具压装新轴承（避免损伤轴颈），清理旧润滑脂并补充适量高温润滑脂。
3. 驱动器与外围调整
电源优化：检查输入电源断路器、接触器触点（打磨氧化层），更换老化线缆；若电网波动大，加装稳压器。
驱动器维修：更换损坏的功率管�？椋ㄈ鏘GBT桥臂），重新校准电流环参数；驱动器主板故障需返厂维修或更换。
四、预防与维护建议
定期检测：每半年检查绕组绝缘电阻、轴承润滑状态及三相电流平衡性。
环境控制：避免电机在高温（＞50℃）、高湿（＞90%RH）或强电磁干扰环境中运行。
规范操作：启动前确认电源三相平衡，避免频繁过载启停（按额定电流80%以下运行）。
