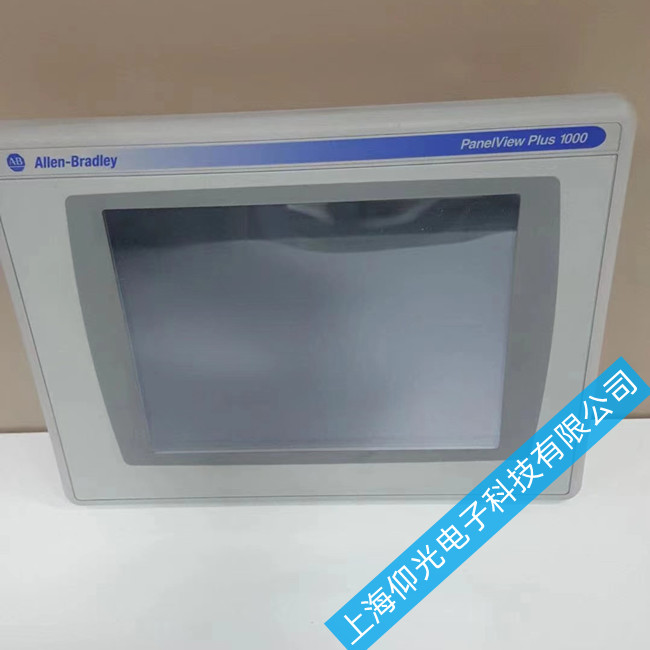

AB触摸屏常见不显示故障处理核心步骤
1. 基础电源与连接检查
这是最直接且常见的故障源头，约1/4的“无显示”故障源于电源问题。
确认供电：检查电源线是否牢靠接入，尝试更换插座。
测量电压：用万用表测试输入电压，AB屏需稳定在 24V DC (±20%) 范围内，即 18V-30V DC。
检查内部连接：断电后打开后盖，检查LCD与主板间的排线是否松动或氧化。
2. 硬件故障诊断
如果电源和连接正常，用以下方法判断具体硬件问题：
使用“强光照射法”判断故障部位：在黑暗环境中用强光手电倾斜照射屏幕。
隐约看到画面： 说明LCD面板和主板基本正常，故障点极大概率在背光系统（如背光灯条、驱动电路）。
完全看不到画面： 故障可能出在电源板、主板或LCD面板本身。可接着用“听声辨位”法辅助判断。
其他硬件故障现象及处理：
开机白屏/花屏：屏幕亮但无图像，问题多在主板、LVDS信号排线或LCD面板。重点检查连接主板和液晶屏之间的LVDS信号排线是否松脱。
屏幕闪烁/跳动：通常是背光驱动电路故障（逆变器板）或电源板输出电压不稳导致。
外观无异常但无显示：重点检查主板上电源部分的保险丝是否熔断。若主板有烧焦痕迹或元件明显损坏，需送修。
显示但颜色异常：多由屏幕控制电路故障、色彩设置错误或LCD老化引起�？上瘸⑹曰指闯龀柚�，无效则多为硬件问题。
特定区域不显示: 触摸屏本身损坏或内部电路排线断裂。
3. 软件与系统恢复
若硬件无明显物理损坏，则可能是软件或系统问题。
组态程序问题：一些复杂的宏指令或脚本错误会导致系统运行异常甚至黑屏�？沙⑹杂靡桓鼋龊驹氐木蛳钅刻婊辉谐绦虿馐浴�
恢复出厂设置：备份工程文件后，进入设置菜单或使用安全模式重置到出厂状态。
安全模式（PanelView Plus）：启动时按住屏幕白色小方块区域，可进入安全模式进行系统恢复。
固件升级/降级：下载新项目时，若提示版本错误，需要用Rockwell的ControlFLASH工具重新刷写与程序匹配的固件。
错误代码：如启动后出现“Error 60”、“Display not found”等，快速记录代码，它们是定位软件或通信问题的关键线索。
