维修服务项目贝加莱伺服电机卡死转不动故障维修如何快速解决
发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2026-5-30

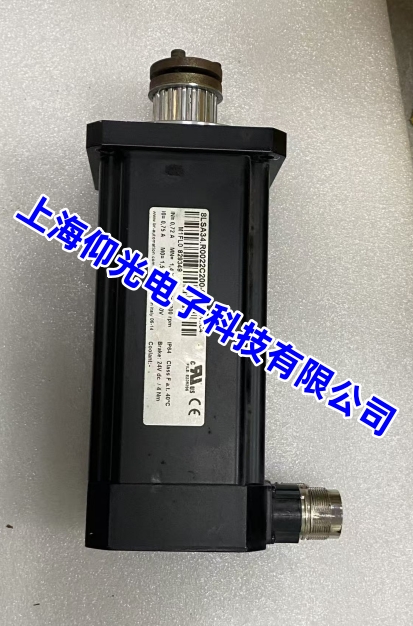

贝加莱 8LSA34.R0022C200-0 卡死，绝大多数是轴承抱死、永磁体爆钢碎块卡定子、制动器未释放、编码器 / 驱动器报堵转�；�这四类；按 “先外后内、先电后机” 排查，可快速定位并修复。
一、先做外部快速排查（断电 + 上电两步）
1. 断电手动盘轴（最关键第一步）
-
脱开负载（联轴器 / 皮带），用手直接拧电机轴：
-
完全转不动 → 机械卡死（轴承 / 永磁体 / 制动器）；
-
能转但很紧、有 “沙沙 / 卡顿” 感 → 轴承磨损或缺油；
-
能轻松转动 → 电气 / 驱动器 / 编码器问题。
-
型号要点：8LSA34 为90 框、带永磁同步、可选抱闸，轴承为前后深沟球 / 角接触，最怕进水、进粉尘、高温B& R Industrial Automation。
2. 上电看驱动器报警（贝加莱 ACOPOS 系列）
-
常见报警：
-
F007/F008：过载 / 堵转（机械卡或负载过大）；
-
F01x：编码器故障（断线、脏污、损坏）；
-
F002/F003：电源欠压 / 缺相；
-
无报警但不转：使能未通、急�；芈范�、参数不匹配。
-
必查：使能端子、急�；芈�、动力线 U/V/W 相序、编码器线插头（Intercontec 圆形接头）B& R Industrial Automation。
二、四大核心卡死原因与维修
1. 轴承抱死（占现场 60%）
-
典型现象：断电盘轴完全不动或极紧，转动有金属摩擦声，电机前端盖发烫。
-
原因：润滑脂干涸、进水锈蚀、长期高温（>85℃）、轴电流腐蚀。
-
维修步骤：
-
拆电机：卸下后端盖、编码器、前端盖；
-
取转子：注意永磁体吸力大，防磕碰；
-
换轴承：型号多为6204/6004，用冷压装配，严禁敲击；
-
清洁内腔：去除铁屑、旧油脂，重新加注高温氟素脂；
-
回装：严格对中，编码器插头锁紧，做好防水密封。
2. 永磁体爆钢 / 碎块卡定子（约 20%）
-
典型现象：盘轴有明显卡点、反转也卡、有碎块摩擦声；多伴随过热、过载历史报警。
-
原因：高温退磁、冲击负载、永磁体老化开裂、安装磕碰。
-
维修：
-
轻度：清理碎块，检查定子线圈有无刮伤，重新做动平衡；
-
重度：转子总成更换（永磁体无法单独修复），同步检查定子绝缘（>1MΩ）。
3. 制动器（抱闸）未释放（带刹车机型）
-
典型现象：通电完全不转、断电也转不动、无摩擦声；多为24V 抱闸未得电B& R Industrial Automation。
-
排查：
-
测抱闸线圈电压：24V DC ±10%，无电压查接线 / 继电器；
-
有电压仍不释放：抱闸刹车片锈蚀 / 粘连，拆后端盖清洁或更换抱闸。
4. 驱动器 / 编码器误报堵转（电气假卡死）
-
典型现象：手动盘轴轻松，上电不转，驱动器报 F007。
-
排查：
-
编码器：清洁编码器玻璃码盘，检查插头针脚有无氧化 / 弯曲，断线需换线；
-
驱动器：扭矩极限设太低、电流环参数不匹配，恢复出厂参数再做电机辨识；
-
动力线：缺相、虚接、相序错，重新压接端子，核对 U/V/W。
三、详细拆解维修流程（实操版）
-
断电 + 挂牌：切断动力电与编码器电，等待 5 分钟放电；
-
脱负载 + 盘轴：确认是机械卡死还是电气问题；
-
拆编码器：拔圆形插头，松固定螺丝，轻拿轻放（玻璃码盘易碎）；
-
拆后端盖 + 抱闸（带刹车）：检查抱闸间隙与刹车片；
-
拆前端盖 + 取出转子：注意永磁体吸力，避免撞击定子；
-
检查轴承 / 永磁体 / 定子：
-
轴承：转动顺滑、无间隙、无锈蚀；
-
永磁体：无裂纹、无碎块、无掉磁；
-
定子：线圈无烧黑、无刮伤、绝缘正常；
-
更换 / 修复：轴承、转子、抱闸按需更换；
-
回装 + 对中：端盖均匀上紧，编码器对位锁紧；
-
上电测试：空载点动→低速运行→满载运行，监控电流与温度。
四、预防措施（避免复发）
-
环境：防尘、防水、控温（≤70℃），避免酸碱腐蚀；
-
维护：每3000 小时检查轴承温度与噪音，每年换高温润滑脂；
-
电气：避免频繁正反转、冲击负载，做好接地与屏蔽；
-
安装：严格对中，联轴器留微量间隙，避免轴向 / 径向受力。
五、维修配件参考
-
轴承：6204-2Z/6004-2Z（高温型）；
-
抱闸：24V DC，匹配 8LSA34 安装尺寸；
-
编码器：原装Intercontec插头，码盘清洁液；
-
润滑脂：高温氟素脂（-40℃~180℃）。
结论：8LSA34 卡死优先查轴承与永磁体，带刹车必查抱闸释放，电气侧重点核对编码器与驱动器参数。按上述步骤可高效修复，恢复精度与寿命。
贝加莱 8LSA34.R0022C200-0 卡死，绝大多数是轴承抱死、永磁体爆钢碎块卡定子、制动器未释放、编码器 / 驱动器报堵转�；�这四类；按 “先外后内、先电后机” 排查，可快速定位并修复。
一、先做外部快速排查（断电 + 上电两步）
1. 断电手动盘轴（最关键第一步）
-
脱开负载（联轴器 / 皮带），用手直接拧电机轴：
- 完全转不动 → 机械卡死（轴承 / 永磁体 / 制动器）；
- 能转但很紧、有 “沙沙 / 卡顿” 感 → 轴承磨损或缺油；
- 能轻松转动 → 电气 / 驱动器 / 编码器问题。
- 型号要点：8LSA34 为90 框、带永磁同步、可选抱闸，轴承为前后深沟球 / 角接触，最怕进水、进粉尘、高温B& R Industrial Automation。
2. 上电看驱动器报警（贝加莱 ACOPOS 系列）
-
常见报警：
- F007/F008：过载 / 堵转（机械卡或负载过大）；
- F01x：编码器故障（断线、脏污、损坏）；
- F002/F003：电源欠压 / 缺相；
- 无报警但不转：使能未通、急�；芈范�、参数不匹配。
- 必查：使能端子、急�；芈�、动力线 U/V/W 相序、编码器线插头（Intercontec 圆形接头）B& R Industrial Automation。
二、四大核心卡死原因与维修
1. 轴承抱死（占现场 60%）
- 典型现象：断电盘轴完全不动或极紧，转动有金属摩擦声，电机前端盖发烫。
- 原因：润滑脂干涸、进水锈蚀、长期高温（>85℃）、轴电流腐蚀。
-
维修步骤：
- 拆电机：卸下后端盖、编码器、前端盖；
- 取转子：注意永磁体吸力大，防磕碰；
- 换轴承：型号多为6204/6004，用冷压装配，严禁敲击；
- 清洁内腔：去除铁屑、旧油脂，重新加注高温氟素脂；
- 回装：严格对中，编码器插头锁紧，做好防水密封。
2. 永磁体爆钢 / 碎块卡定子（约 20%）
- 典型现象：盘轴有明显卡点、反转也卡、有碎块摩擦声；多伴随过热、过载历史报警。
- 原因：高温退磁、冲击负载、永磁体老化开裂、安装磕碰。
-
维修：
- 轻度：清理碎块，检查定子线圈有无刮伤，重新做动平衡；
- 重度：转子总成更换（永磁体无法单独修复），同步检查定子绝缘（>1MΩ）。
3. 制动器（抱闸）未释放（带刹车机型）
- 典型现象：通电完全不转、断电也转不动、无摩擦声；多为24V 抱闸未得电B& R Industrial Automation。
-
排查：
- 测抱闸线圈电压：24V DC ±10%，无电压查接线 / 继电器；
- 有电压仍不释放：抱闸刹车片锈蚀 / 粘连，拆后端盖清洁或更换抱闸。
4. 驱动器 / 编码器误报堵转（电气假卡死）
- 典型现象：手动盘轴轻松，上电不转，驱动器报 F007。
-
排查：
- 编码器：清洁编码器玻璃码盘，检查插头针脚有无氧化 / 弯曲，断线需换线；
- 驱动器：扭矩极限设太低、电流环参数不匹配，恢复出厂参数再做电机辨识；
- 动力线：缺相、虚接、相序错，重新压接端子，核对 U/V/W。
三、详细拆解维修流程（实操版）
- 断电 + 挂牌：切断动力电与编码器电，等待 5 分钟放电；
- 脱负载 + 盘轴：确认是机械卡死还是电气问题；
- 拆编码器：拔圆形插头，松固定螺丝，轻拿轻放（玻璃码盘易碎）；
- 拆后端盖 + 抱闸（带刹车）：检查抱闸间隙与刹车片；
- 拆前端盖 + 取出转子：注意永磁体吸力，避免撞击定子；
-
检查轴承 / 永磁体 / 定子：
- 轴承：转动顺滑、无间隙、无锈蚀；
- 永磁体：无裂纹、无碎块、无掉磁；
- 定子：线圈无烧黑、无刮伤、绝缘正常；
- 更换 / 修复：轴承、转子、抱闸按需更换；
- 回装 + 对中：端盖均匀上紧，编码器对位锁紧；
- 上电测试：空载点动→低速运行→满载运行，监控电流与温度。
四、预防措施（避免复发）
- 环境：防尘、防水、控温（≤70℃），避免酸碱腐蚀；
- 维护：每3000 小时检查轴承温度与噪音，每年换高温润滑脂；
- 电气：避免频繁正反转、冲击负载，做好接地与屏蔽；
- 安装：严格对中，联轴器留微量间隙，避免轴向 / 径向受力。
五、维修配件参考
- 轴承：6204-2Z/6004-2Z（高温型）；
- 抱闸：24V DC，匹配 8LSA34 安装尺寸；
- 编码器：原装Intercontec插头，码盘清洁液；
- 润滑脂：高温氟素脂（-40℃~180℃）。
结论：8LSA34 卡死优先查轴承与永磁体，带刹车必查抱闸释放，电气侧重点核对编码器与驱动器参数。按上述步骤可高效修复，恢复精度与寿命。
