维修服务项目西门子伺服电机1FK7063-2AF71-1QG0编码器报警故障维修方法
发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2026-5-26
一、常见报警代码（1FK7063-2AF71-1QG0，配 S120/V90）
- F31115/F31116：编码器信号丢失 / 幅值异常
- F31120：编码器零脉冲错误
- F7452：Drive-CLiQ 通信故障
- F0090：编码器反馈信号异常
二、故障原因（按概率排序）
-
线缆 / 连接问题（≈45%）
- Drive-CLiQ 插头松动、针脚氧化 / 退针、线缆弯折 / 断裂
- 屏蔽层接地不良、双端接地形成环流
-
编码器本体（≈25%）
- 玻璃码盘裂纹 / 污染、光电元件老化、轴承磨损
- 进水 / 进油、密封失效导致内部腐蚀
-
参数 / 校准（≈20%）
- 编码器类型 P0401 不匹配、电机识别未完成
- 零点漂移、电池没电（绝对值编码器）
-
驱动器 / 干扰（≈10%）
- 接口损坏、固件版本过低、电磁干扰（变频器 / 焊机）
三、维修步骤（从易到难，断电操作）
1. 安全断电
- 断开驱动器主电源 + 控制电源，等待 5 分钟（母线电容放电）
- 禁止带电插拔编码器线缆，防止静电损坏芯片
2. 线缆与连接检查（优先）
- 目视：插头无松动、锁扣到位，线缆无破损 / 强弯折
- 测量：用万用表测 Drive-CLiQ 线通断、屏蔽层连续性
- 接地：单端接地（仅驱动器端接地，电机端悬空）
- 更换：用原装线替换测试，排除线缆问题
3. 编码器本体检测
- 外观：开盖检查密封、油污、粉尘、码盘裂纹
- 手动盘车：转动电机轴，用 Starter 监控A/B 相信号（应平稳无跳变）
- 交叉测试：换同型号正常编码器，报警消失则原编码器损坏
4. 参数校准（软件：Starter/Scout/TIA Portal）
- 核对 P0400/P0401：编码器类型（1FK7 为绝对值 EnDat）
- 电机识别：P1910=1，执行自动参数优化
- 零点校准：P1910=2，回参考点，保存参数
- 固件升级：驱动器与编码器固件更新至兼容版本
5. 电磁干扰处理
- 编码器线与动力线分开布线（间距 > 20cm）
- 加装磁环 / 信号滤波器，屏蔽层可靠接地
四、编码器更换与密封（核心）
-
拆卸：
- 标记电机轴与编码器位置，防止重装错位
- 小心取出编码器（玻璃码盘易碎）
-
安装：
- 清洁安装面，更换新密封圈（关键防灰 / 油）
- 对准标记，均匀拧紧固定螺丝（力矩适中）
-
密封强化：编码器盖缝隙打耐高温密封胶

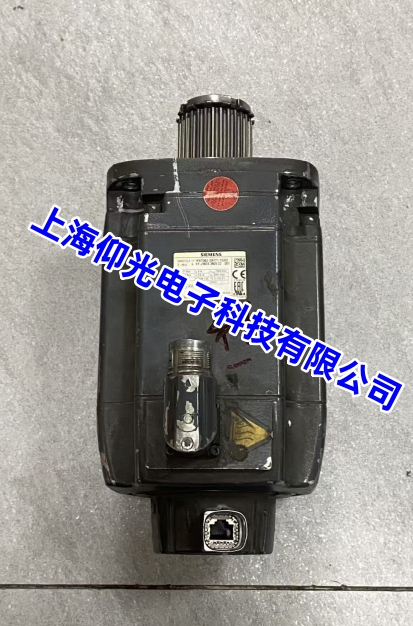

西门子1FK7063伺服电机编码器
五、维修后测试
- 空载运行：低速→高速，监控信号无抖动、无报警
- 负载测试：带载运行 30 分钟，温度正常、定位精准
六、预防建议
- 定期检查插头 / 密封，避免粉尘 / 油污进入
- 线缆固定牢固，减少振动拉扯
- 高干扰环境加装滤波器，定期固件升级
