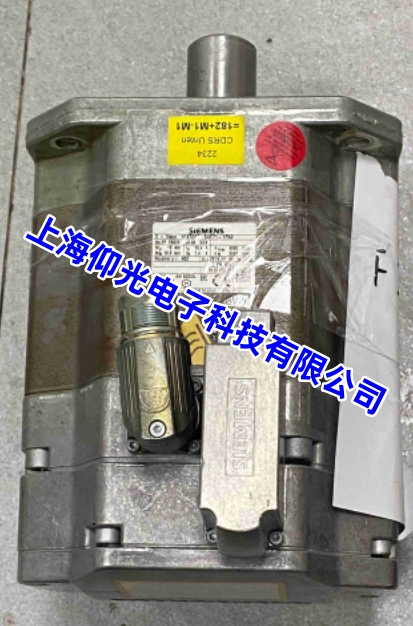

维修服务项目西门子电机1FK7083-5AF71-1PA0过载故障维修
发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2026-5-16
下面直接给你 1FK7083‑5AF71‑1PA0 过载（F7900/F7011/A501）全套排查 + 维修方案，按现场可执行顺序写，不废话、直接能用。
一、电机铭牌与额定数据（先对参数）
1FK7083‑5AF71‑1PA0
- 额定扭矩：27 Nm
- 额定电流：18 A
- 额定功率：4.7 kW
- 最大电流：54 A
-
编码器：绝对值编码器
过载报警：F7900（电机过载）、F7011（I²t）、A501（电流限幅）西门子工业支持中心
二、现场快速判断（5 分钟）
- 摸温度：电机表面 > 60℃、烫手 → 真过载 / 散热差。
- 听声音：有摩擦 / 异响 → 轴承坏、扫膛。
-
看电流：驱动器监视 r0067 电流：
- 空载 > 8A、轻载 > 20A → 电机本体问题（绕组 / 轴承）。
-
断电盘车：
- 转不动 / 很重 → 机械卡死、轴承抱死。
- 忽轻忽重 → 联轴器对中不良、丝杠卡死。
三、常见根本原因（1FK7083 高发）
1）机械侧（最常见）
- 轴承磨损 / 缺油 / 抱死 → 阻力飙升、电流暴增。
- 联轴器松动 / 同轴度超差 → 附加力矩、振动、过载。
- 丝杠 / 导轨卡死、润滑失效 → 长期重载。
- 负载惯性过大、加减速时间太短 → 启动 / 停止瞬间过载西门子工业支持中心。
2）电机本体
- 绕组匝间短路 / 绝缘老化 → 三相电流不平衡、空载电流大。
- 永磁体退磁（老电机 / 高温）→ 出力不足、电流偏高。
- 编码器故障（虚警）→ 速度环波动、电流震荡。
3）驱动器 / 参数
- 电机参数不匹配（额定电流 / 扭矩写错）→ 保护误触发。
- 扭矩限幅 P1520/P1521 设置过低 → 假性过载。
- 电流环 / 速度环增益过高 → 震荡、过冲、电流超限。
- 散热不良、环境温度 > 40℃ → 热�；ぬ崆岸�。
四、分步维修排查（从易到难）
✅ 第一步：机械排查（断电�。�
-
脱开联轴器，单独盘电机轴：
- 顺滑、无卡滞、无杂音 → 电机机械正常。
- 卡顿 / 异响 / 阻力大 → 拆检轴承（1FK7083 常用轴承：6206、6004），磨损直接更换高精度轴承，打专用高温脂。
-
检查负载侧：
- 丝杠 / 导轨清洁、润滑；联轴器激光对中（≤0.02mm）。
- 垂直轴检查配重是否失效。
✅ 第二步：电气与绝缘检测
-
绝缘测试（500V 兆欧表）：
- 三相绕组对地、相间：≥10MΩ 正常；<1MΩ → 绝缘老化 / 受潮，需烘干或重绕。
-
三相电阻平衡：
- 任意两相差值 ≤2%；偏差大 → 匝间短路，需维修绕组。
-
编码器检查：
- 插头无氧化、针脚无退针；用调试软件查看编码器位置 / 速度是否跳变 → 跳变则更换编码器或修复信号线。
✅ 第三步：驱动器参数优化（假性过载优先）
-
核对电机参数（必须和铭牌一致）：
- P305 额定电流：18A
- P307 额定功率：4.7kW
- P311 额定扭矩：27Nm
- 扭矩限幅：P1520=100%、P1521=-100%（先放开）。
- 加减速时间：P1120/P1121 延长至 1500–3000ms（大惯量）西门子工业支持中心。
-
电流环 / 速度环：
- 先恢复出厂默认，再小幅优化；增益过高会震荡过载。
-
散热与环境：
- 清理驱动器 / 电机风扇灰尘；环境温度 > 40℃时加强通风。
✅ 第四步：电机本体维修（硬件损坏）
-
轴承更换：
- 拆前端盖→取出旧轴承→清洁轴颈→压入新轴承（加热法）→打高温脂→复位端盖→同轴度校正。
-
绕组重绕 / 绝缘修复：
- 匝间短路 / 绝缘老化 → 拆绕组、重新绕制、真空浸漆、烘干，耐压测试合格。
-
永磁体退磁修复：
- 专业设备充磁，恢复额定扭矩；严重退磁更换磁钢。
五、1FK7083‑5AF71‑1PA0 常见报警对应
- F7900：电机热过载 → 真过载、散热差、参数错。
- F7011：I²t 过载 → 长期小过载、加减速太短。
- A501：电流限幅 → 瞬间过流、卡死、增益过高西门子工业支持中心。
六、维修后测试（必做）
- 空载运行 30min：电流≤8A、温升≤40K、无杂音。
- 半载运行 1h：电流≤15A、无报警、温度稳定。
- 满载试运行：电流≤18A、扭矩正常、无震动异响。
七、快速判断 “要不要修电机”
- 脱开负载后电流正常、温度正常 → 机械 / 参数问题，不用修电机。
-
脱开负载仍电流大、发烫、异响 → 电机本体（轴承 / 绕组 / 编码器），必须拆机维修。
上海仰光电子西门子电机1FK7083-5AF71-1PA0故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
