维修服务项目西门子电机1FK7083-5AF71-1PA0编码器损坏故障维修
发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2026-5-12

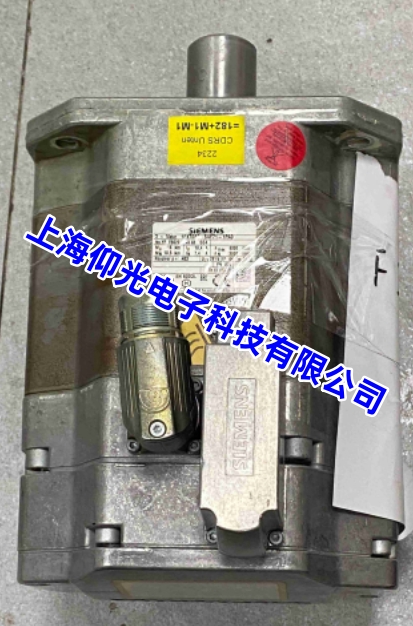

西门子 1FK7083-5AF71-1PA0 编码器损坏故障维修全套方案
这款 1FK7083-5AF71-1PA0 搭载的是西门子 AS24DQI 单圈绝对值编码器——24 位超高分辨率、带 Drive-CLiQ 智能通信接口的高端配置，自带电子铭牌可与 S120 驱动器自动匹配，但结构精密，对冲击、静电非常敏感，结合你之前遇到的卡死、磁钢爆钢故障，编码器损坏大概率是机械冲击导致的次生故障。
一、先对号入座：典型故障现象 & 报警码
编码器损坏后会有明确的异常表现，驱动器会直接弹出对应报警：
表格
| 常见故障现象 | 对应驱动器报警码 | 说明 |
|---|---|---|
| 上电电机直接飞车、失控 | F30021、F07900 | 位置反馈完全丢失，驱动器失去闭环控制 |
| 运行抖动、定位偏差超大、回零失败 | F25201 | 编码器零点与磁极不对齐，或信号失真 |
| 一上电就报通信错误 | F31885 | Drive-CLiQ 接口通信中断，电缆或编码器电路损坏 |
| STARTER 软件读不到编码器信息 | - | 无法识别编码器电子铭牌，硬件损坏 |
二、这款电机编码器损坏的高发原因（结合你的故障史）
-
机械冲击次生损坏（最高发�。�
你之前的电机卡死、磁钢爆钢，剧烈冲击力直接传到后端编码器，导致：
- 编码器自带的微型轴承碎裂、散珠
- 内部玻璃码盘被撞碎、划痕
-
密封失效污染
编码器后盖密封胶圈老化，油污、粉尘、水汽进入，污染码盘、腐蚀 Drive-CLiQ 通信电路
-
静电 / 过压击穿
插拔插头时没放电，静电直接打坏编码器内部的精密通信芯片
-
电缆损坏
Drive-CLiQ 专用电缆被拉扯、挤压，芯线断线、屏蔽层破损，导致通信中断
-
轴承老化磨损
编码器微型轴承长期运行磨损，间隙变大导致码盘偏心，信号失真
三、分步排查：先外后内，避免白拆电机
第一步：外部排查（不用拆电机，先排除简单问题）
-
接线 & 电缆检查
- 断电，拔下编码器 Drive-CLiQ 插头，检查针脚是否弯曲、氧化，电缆外皮是否有破损、挤压痕迹
- 用万用表测电缆通断：Drive-CLiQ 的 4 根差分线（TX+、TX-、RX+、RX-）不能有断路，芯线对地绝缘必须≥10MΩ
-
替换测试
换一根完好的同型号 Drive-CLiQ 原装电缆，上电用 STARTER 软件尝试读取编码器电子铭牌，排除电缆故障（很多人误以为编码器坏了，其实只是电缆断了）
-
机械状态确认
脱开负载，手动盘轴，确认之前的卡死、扫膛故障已经完全解决 ——如果机械故障没修好，换 10 个编码器也会被撞坏
第二步：拆解检查（确认编码器本体损坏）
如果外部排查没问题，就拆后端编码器检查：
- 标记编码器与电机端盖的相对位置，拧下固定螺丝，轻轻取下编码器（绝对不能敲轴！码盘是玻璃的，一碰就碎）
-
直观检查核心部件：
- 编码器微型轴承：是否散珠、发黑、锈死？
- 玻璃码盘：是否有划痕、碎裂、掉渣？
- 内部电路：是否有腐蚀、烧痕、进水痕迹？
四、分级维修方案（按损坏程度选）
方案 A：轻度污染 / 磨损（可修复）
如果只是码盘进灰、轴承轻微磨损，没有碎裂：
- 码盘清洁：用无尘布蘸 99% 无水乙醇，沿径向单方向轻轻擦拭，绝对不能圆周摩擦，避免划伤码盘涂层
- 轴承更换：单独更换同规格的微型原装轴承（AS24DQI 专用 625ZZ 高速耐高温轴承），加注少量伺服专用润滑脂
- 信号测试：用编码器测试仪检测 A/B 相信号，波形必须是稳定方波，Drive-CLiQ 通信正常
方案 B：重度损坏（直接换原装编码器）
如果码盘碎裂、电路烧蚀、轴承碎了，直接换原装同型号 AS24DQI 编码器：
- ❌ 绝对不能买普通无 Drive-CLiQ 的兼容编码器！这款电机的驱动器依赖 Drive-CLiQ 自动识别，普通编码器会导致参数不匹配、一直报故障
- ✅ 必须�。�24 位单圈绝对值、带 Drive-CLiQ 接口的原装编码器，确保安装尺寸、法兰完全匹配
五、最关键：更换编码器后的校准步骤（不做直接飞车！）
AS24DQI 是绝对值编码器，换完之后必须做磁极对齐，不然编码器零点和电机磁极零点不匹配，上电直接飞车烧驱动器！
step1：安装对位
- 把电机轴转到你之前标记的机械零位，对准编码器的零位标记，轻轻装到位
- 编码器固定螺丝对角均匀拧紧，扭矩控制在 0.5~0.6N・m，不要拧太大力，避免码盘偏心
step2：驱动器识别
- 上电，打开 STARTER 软件，在线识别设备 —— 原装 Drive-CLiQ 编码器会自动把自己的电子铭牌传给驱动器，不用手动输参数
-
如果识别失败，手动配置：
- p0400=100（编码器类型：AS24DQI）
- p0408=16777216（24 位分辨率，2^24）
- p0409=1（单圈绝对值）
step3：磁极位置自动识别（必做�。�
- 脱开所有负载，确保电机轴可以自由转动，没人碰的话会自己转
- 进入 STARTER 的Commissioning → Motor Identification
- 选择Standstill identification（同步电机静止识别），设置p1980=1启动识别
- 等待 10 秒左右，驱动器会自动测量转子磁极位置，自动保存参数，完成后会提示识别成功
step4：测试验证
- 空载低速运行（100rpm），观察位置反馈是否平稳，有没有报警
- 逐步升速到额定 3000rpm，测振动≤0.8mm/s、温升≤40K，无异响
- 接负载后做定位测试：往返运行 10 次，定位偏差≤±1 脉冲，无抖动、无报警
六、维修避坑 & 风险提示
- 防静电！ 编码器内部 Drive-CLiQ 芯片非常怕静电，维修、插拔的时候必须戴静电手环，工作台接地，不然一下就把芯片打坏了
- 绝对不能跳过磁极识别！ 不做的话，上电电机直接飞车，轻则撞坏负载，重则烧驱动器、绕组
- 先修机械故障！ 你之前的卡死、爆钢是编码器损坏的根源，不把轴承、磁钢这些修好，新编码器用不了 1 个月就会再次被撞坏
- Drive-CLiQ 电缆不能乱换！ 必须用原装屏蔽电缆，屏蔽层单端接地，不然会有电磁干扰，一直报 F31885 通信故障
- 不要自己敲码盘！ 玻璃码盘脆得很，拆装的时候绝对不能碰、不能敲，碰一下就碎，整个编码器就废了
七、预防复发的措施
- 机械故障及时修，不要拖，避免冲击连带损坏编码器
- 每 1 年检查一次编码器后盖的密封胶圈，老化了就换，防止进灰进水
- 插拔编码器插头前先断电放电，不要热插拔，避免静电
- 编码器电缆不要过度拉扯，弯曲半径不要小于 10 倍电缆直径，避免芯线断线
