维修服务项目昆山贝加莱伺服电机编码器故障维修当天可取
发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2026-4-9

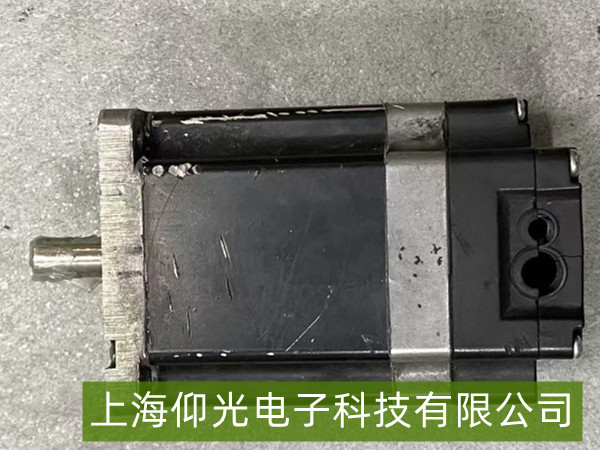

贝加莱 8LSA44.EB030D000-0 伺服电机 配备的是 EB 型 32 线多圈电感式编码器（EnDat 2.1 协议）。编码器故障通常表现为：驱动器报 39001~39014、6033 等故障码、定位不准、电机抖动、速度异常。以下是完整的维修方案：
一、故障初步判断（先看报警）
-
常见报警代码
- 39001-39014: EnDat 编码器通信 / 信号异常（位置错误、信号弱、过压 / 欠压）
- 6033: 编码器通讯异常（最常见）
- 位置偏差过大 / 跟随误差超限
二、快速维修步骤（从易到难）
1. 检查电缆与接头（80% 故障在此）
-
外观检查
- 查看电缆外皮有无破损、压痕，尤其在电机尾部和拖链处。
- 检查电机端与驱动器端接头，针脚是否弯曲、氧化、松动。
-
万用表通断测试
- 断电测：A+/A-、B+/B-、Z+/Z-、5V、GND 芯线电阻（正常≈0Ω）。
- 测 屏蔽层 接地是否良好（接地电阻 <4Ω）。
-
替换测试
- 换一根已知好的 EnDat 屏蔽电缆测试，排除线缆问题。
2. 检查编码器供电
-
用万用表测电机端编码器供电：标准 DC 5V ±5%。
- 电压异常：查驱动器接口、电源�？�、电缆压降。
3. 检查机械与安装
- 手动转动电机轴，无卡顿、异响、窜动。
- 检查联轴器是否松动、弹性体破损。
- 编码器安装螺丝是否松动、同心度是否良好。
4. 编码器本体维修（专业级）
⚠️ 需在无尘防静电环境操作，非专业建议送修
-
拆卸
- 拆下电机尾盖，取出编码器�？�。
-
清洁
- 用无水乙醇 / 异丙醇轻轻擦拭电感元件与电路板，去油污、粉尘。
-
检查内部
- 有无烧痕、元件鼓包、脱焊。
- 线圈、磁阻元件有无物理损坏。
-
维修结论
- 清洁后恢复：修复成功。
- 仍异常：编码器内部损坏，必须更换。
5. 驱动器参数与校准
-
在 Automation Studio 核对：
- 编码器类型: EnDat 多圈
- 分辨率: 32 线
- 通信参数: 正确配置
- 重新做编码器校准 / 初始化。
- 更新驱动器固件至兼容版本。
三、维修方案总结
表格
| 故障原因 | 维修方法 |
|---|---|
| 电缆 / 接头损坏 | 更换电缆、清洁针脚、重新压接 |
| 电磁干扰 | 远离动力线、加磁环、正确屏蔽接地 |
| 编码器污染 | 专业清洁、更换密封件 |
| 内部电路 / 元件损坏 | 更换同型号 EB 编码器 |
| 参数错误 | 重新配置、校准零点 |
四、更换编码器（最终方案）
- 购买 贝加莱 EB 型 32 线多圈 EnDat 编码器（适配 8LS 系列）。
- 专业安装：保证同心、紧固力矩标准、重新校准零位。
- 上电测试，清除报警，做位置环优化。
五、预防措施
- 编码器电缆单独穿管，远离变频器、动力线。
- 定期检查接头、清洁、防油污粉尘。
- 避免电机受强烈冲击、过载。
建议：若清洁、换线后仍报警，直接更换编码器最可靠；贝加莱编码器维修要求高，非专业易扩大损坏。
上海仰光电子贝加莱伺服电机8LSA44.EB030D000-0故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
