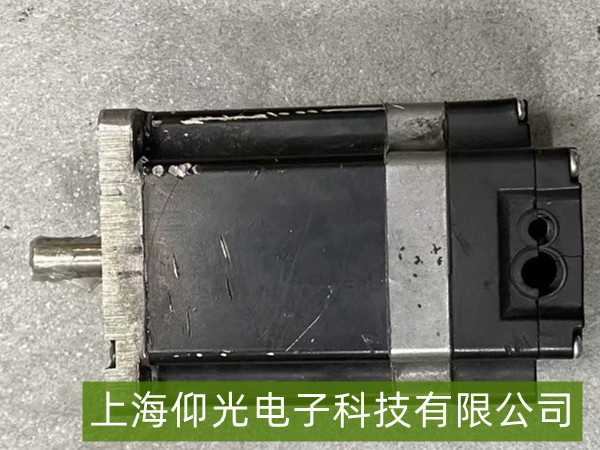

贝加莱伺服电机 8LSA44.EB030D000-0 过载故障维修
贝加莱 8LSA44.EB030D000-0 过载维修遵循先机械、后电气、再参数、最后硬件的顺序，优先分离负载定位根因，再逐项排查修复。
一、安全操作与信息记录
- 断电：切断主电源与控制电源，等待 **≥5 分钟 ** 确保内部电容完全放电。
- 记录：拍照留存故障代码（常见 9050、41200、41210、39004）、报警时刻及当时负载、转速状态。
- 防护：佩戴防静电手环，避免损坏驱动器控制板。
二、核心故障定位（关键步骤）
1. 机械负载分离（最快定位）
拆下联轴器 / 皮带，让电机空载运行：
- 空载仍过载→故障在电机、驱动器或参数；
- 空载正�！挡辔侍猓ǹㄋ馈⒏涸毓�、惯量不匹配）。
2. 机械侧排查（空载异常时）
表格
| 检查项 | 操作方法 | 正常标准 | 处理措施 |
|---|---|---|---|
| 传动部件 | 手动盘车 / 低速点动 | 转动顺畅、无卡滞异响 | 更换轴承 / 导轨、修复齿轮箱、调整皮带张紧度 |
| 负载惯量 | 计算负载与电机惯量比 | 建议≤10:1（高精度场景≤5:1） | 更换减速机 / 增大电机规格、优化传动结构 |
| 环境与散热 | 检查电机 / 驱动器散热鳍片、环境温度 | 鳍片无积尘、环境≤40℃ | 清理油污粉尘、加装散热风扇 / 空调 |
3. 电气侧排查（空载仍异常时）
（1）电机本体检测
- 三相电阻：用万用表测 UVW 三相，偏差 **<2%**；若某相偏低 / 断路，为绕组短路 / 断路，需重绕或更换电机。
- 绝缘电阻：500V 兆欧表测绕组对地，>50MΩ；偏低则烘干或修复绝缘层。
- 编码器：检查 Endat 接口接线与插头，读取编码器数据（参考 8LSA44 系列参数：额定电流 2.8A、额定转矩 4.62Nm、最高转速 3000rpm）B& R Industrial Automation。
（2）动力与控制线路
- 电缆：检查动力线是否破损、虚接，屏蔽层接地良好；线径按规范（建议≥1.5mm²），长度≤50m，过长需加中继或用屏蔽电缆。
- 连接器：紧固电机与驱动器插头，避免接触不良引发电阻增大。
（3）驱动器与供电
- 输入电压：测三相电压，波动 **≤±10%、不平衡度≤5%**；电压过低会导致电流激增。
- 驱动器散热：清理散热片灰尘，检查风扇运转是否正常，必要时更换风扇。
- 内部硬件：断电后检查功率�？椋↖GBT）、电解电容，若鼓包 / 漏液 / 发烫，需更换对应元件。
三、参数优化与调试
- 匹配参数：通过 Automation Studio 核对电机额定电流、转矩等参数，确保与驱动器配置一致。
- 调整环增益：适当降低速度环 / 位置环增益，避免系统震荡引发瞬时过载。
- 优化加减速：延长加减速时间，减少启动 / 制动时的冲击电流。
- 自整定与负载测试：完成电机自整定，逐步增加负载（从 50% 额定负载开始），记录电流与温度，确认临界点。
四、常见故障代码与快速处理
表格
| 故障代码 | 常见原因 | 快速处理 |
|---|---|---|
| 9050 | 持续过载 | 检查负载、优化参数、修复机械卡滞 |
| 41200/41210 | 电机 / 驱动器过载 | 清洁散热、检查绕组、调整电流限制 |
| 39004 | 转矩超限 / 反馈异常 | 校准编码器、排查机械阻力 |
| 4007 | 跟随误差超限 | 检查负载与编码器、调整增益 |
五、维修后验证
- 空载运行：无报警、无异常振动、电流稳定在额定值内。
- 负载运行：按实际工况运行 30 分钟以上，电流、温度无持续上升，无报警触发。
- 记录参数：留存调试后的参数配置，便于后续快速恢复。
六、预防建议
- 定期巡检：每 3 个月清洁电机 / 驱动器散热、紧固接线、检查电缆绝缘。
- 选型匹配：确保电机转矩、惯量比满足设备工况，避免小马拉大车。
-
环境控制：保持设备间温度、湿度稳定，远离热源与粉尘。
上海仰光电子贝加莱伺服电机8LSA44.EB030D000-0故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
